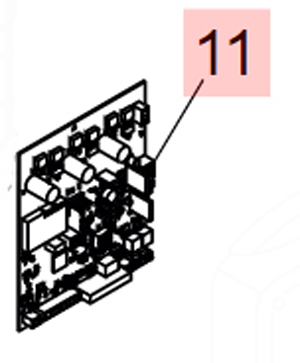

Steuerplatine E680
Art.Nr.: 63000128
Hersteller: FAAC
701,51 EUR
UVP 779,45 EUR
Sie sparen 10% (77,95 EUR)
inkl. 19 % USt
-
Sofort versandfähig, ausreichende Stückzahl
- Lieferzeit 1 Woche
- Gewicht 0,9 kg
Produktbeschreibung
Steuerung E680 für Schranke B680H
| Steuerung | E680 |
| Versorgungsspannung | 100 - 240 Vac 50 (60) Hz |
| Leistungsaufnahme Standby | 7W |
| Maximalleistung Motor | 240 W |
| Versorgungsspannung Zubehör | 24 Vdc |
| Maximalleistung Zubehör | 800 mA |
| Umgebungs- Betriebstemperatur | -20° C bis + 55° C |
| Sicherungen | 4x, selbstrückstellend |
| Betriebslogiken | Automatik, Automatik 1, Halbautomatik, Parkplatzfunktion, Parkplatzfunktion-Automatik, Mehrfamilienhaus, Mehrfamilienhaus-Automatik, Totmann-Logik, Master-Slave Betrieb, Benutzerdefiniert |
| Motorlaufzeit | Programmierbar (von 0 bis 4,1 min.) |
| Pausenzeit | Programmierbar (von 0 bis 4,1 min.) |
| Motorkraft | in 50 Stufen eínstellbar |
| Motorgeschwindigkeit | in 50 Stufen programmierbar |
| Hinderniserkennung | über eingebauten Encoder (Empfindlichkeit einstellbar in 50 Stufen) |
| Eingänge auf der Klemmleiste |
Open, Close, Sicherheiten bei Schließen, Stopp, Notfall, Versorgung 36 Vdc, Notbatteriekit XBAT, Bus 2-easy |
| Eingänge über Systemstecker | Encoder, balken-Ausschwingsensor, Balken- und Gehäusebeleuchtung |
| Eingänge steckbar | 1 Steckplatz für Mindec, Decoder, Funkempfänger RP, 1 Steckplatz für X-COM-, G-COM-Modul |
| Ausgänge auf der Klemmleiste | Blinkleuchte 24V, Motor, Zubehörversorgung 24V, 4 programmierbare Ausgänge (1x potentialfrei), Fail-Safe |
| Ausgänge programmierbar | 4 programmierbare Ausgänge in 18 verschiedenen Funktionen (1x potentialfrei) |
| Programmierbare Funktionen | Logik, Pausenzeit, Kraft für Öffnen und Schließen, Geschwindigkeit für Öffnen und Schließen, Vorblinken, Betriebszeit, Empfindlichkeit der Hinderniserkennung, Ausgang Fail-Safe, Status Ausgang, Ausgang Balkenbeleuchtung, Ausgang Kontrolllampe, Aufforderung Wartung |
| Programmierung | über 3 Tasten (+,-, F) und Display, Basis- und Detaillierte Programmierung |
Downloads
Schranke B680H.pdf
(5.82 MB)
