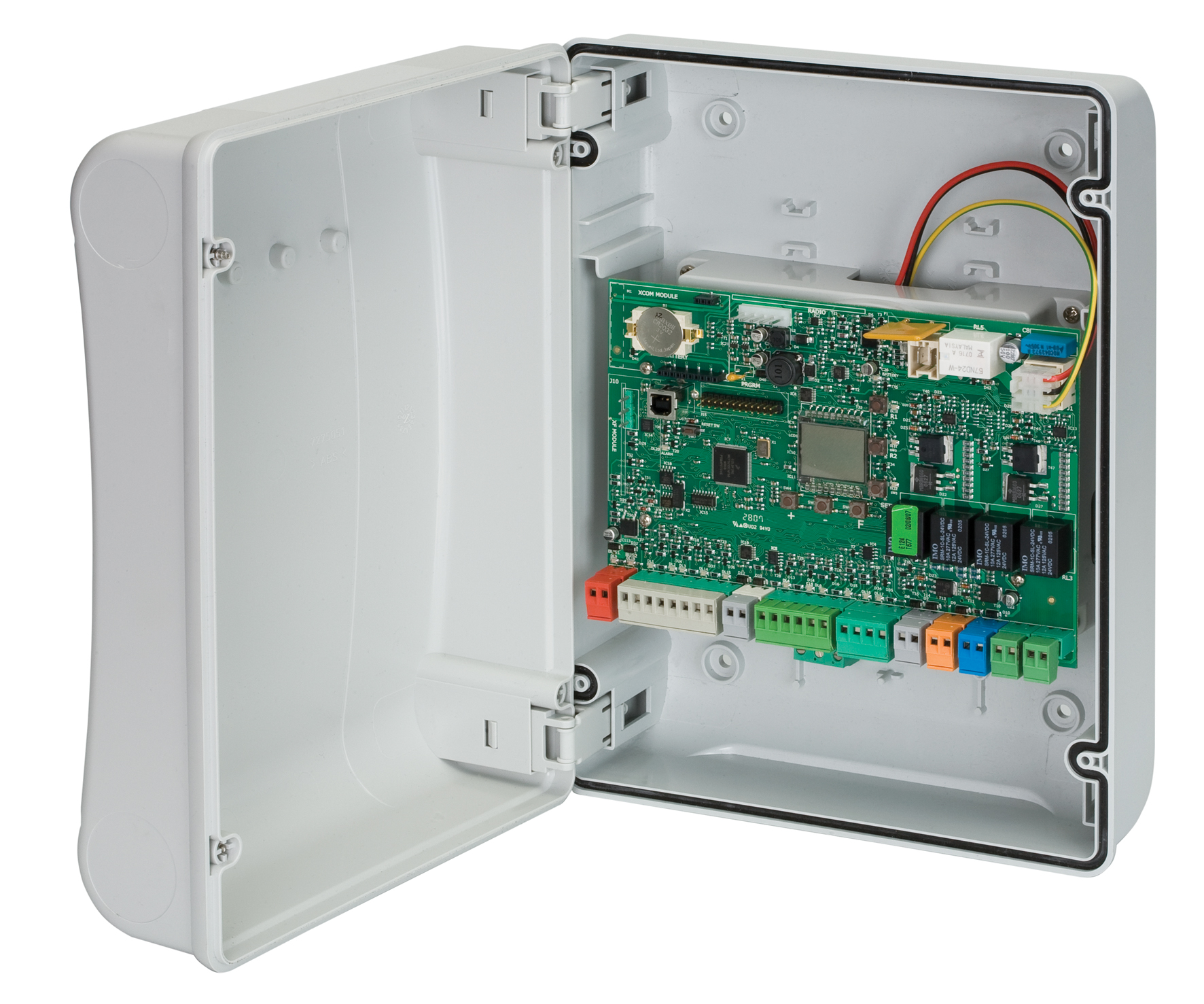

Steuerung E124S im Gehäuse

Für 1-2 Antriebe 390 24V, 392 C 24 V, 413 24V, 415 24V, 770N 24V, S450H 24 V, S418 24V und S800H ENC 24V.
Anschluss für Elektroschloss, Softstop-Funktion und Hinderniserkennung integriert.

TECHNISCHE DATEN
Antriebssteuerung E 124 S
Versorgungsspannung 230 Vac (+6% -10%) 50 (60) Hz
Leistungsaufnahme 400 W max/nur 4 W im Standby-Betrieb
Maximalstrom Motor 7 A
Versorgungsspannung Zubehör 24 Vdc
Maximalstrom Zubehör 500 mA 24 Vdc - 500 mA BUS - 2 easy
Umgebungs-Betriebstemperatur -20°C ÷ +55°C
Sicherungen F1 = automatisch rückstellend - F2 = T2,5A-250V
Betriebslogiken
Automatik (A), Halbautomatik (E) Automatik 1 (A1) Automatik Schrittbetrieb (AP) Totmannlogik (C) Sicherheit Automatik (S) Sicherheit
Schrittbetrieb (SP) Halbautomatik Schrittbetrieb (EP)
Halbautomatik (B) Mischlogik (B/C) Benutzerdefiniert (über Simply Connect individuell programmierbar)
Motorlaufzeit Programmierbar (von 0 bis 10 Min.)
Pausenzeit Programmierbar (von 0 bis 10 Min.)
Schubkraft In 50 Stufen programmierbar
Eingänge Bus 2 easy, Eingänge (Open A, Open B, Close, Stopp, Sicherheit Öffnung, Sicherheit Schließung) Eingänge für 4 Endschalter
(Öffnen, Schließen, Motor 1/Motor 2), Eingänge Verbindungen 2 Motoren, Encoder
Ausgänge 2 programmierbare Multifunktionsausgänge
Eingänge steckbar Es sind Steckplätze sowohl für Funkmodul XF als auch für Minidec, Decoder und
Funkempfänger RP sowie Simply Connect vorhanden
Programmierung über 3 Tasten (+,-,F) und Display an der Steuerung / Simply Connect
Programmierbare Funktionen
Betriebslogiken, Pausenzeit A, Pausenzeit B, Kraft, Geschwindigkeit, Bremswege, Flügelbremsung,
Antiwindfunktion, Umkehrschlag, Soft-Touch, Öffnungs- und Schließschlag, Anlaufen, Abbremsgeschwindigkeit, Kontrolllampe,
Fail-Safe, Programmierung 2 Easy, Aufforderung Wartung, Energiesparmodus,
Timerfunktion, Batterieaufladeeinrichtung, Batteriebetrieb, Time-Out, Vorblinkzeit,
Motortyp, Encoder-Empfindlichkeit
Motorgeschwindigkeit In 10 Stufen programmierbar
Simply Connect
mittels der Simply Connect Module (XWBL, XMBX 4 oder XRS485) und der Simply Connect App (verfügbar für Android ab Version 7.0
und für iOS ab Version 12.0) stehen umfangreiche Programmiermöglichkeiten zur Verfügung
Abmessungen Steuerungsgehäuse
(BxTxH) 225x130x306 mm
